Tasarım standardı: | DIN3356/BS1868/API6D | Gövde Malzemesi:: | Karbon Çelik GS C25 |
---|---|---|---|
Nominal çap: | DN300/12İNÇ | Basınç: | PN40(300LB) |
Bağlantıyı sonlandırın.: | Flanş yükseltmek | Yüz yüze: | DIN 3202 |
Test ve muayene: | API 598 | ||
Vurgulamak: | Din3356 Nrv Swing Çekvalf,DN300 pn40 çek valf,Nrv Swing Çekvalf DN300 |

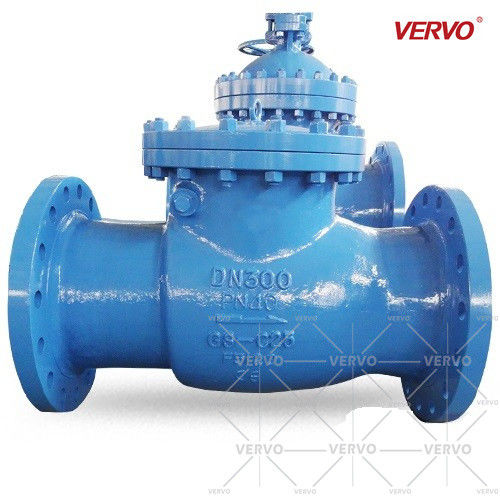

Din3356 Döner Çekvalf DN300 NRV Dikey Döner Çekvalf Pn40 GS C25 Tam Geçişli 12 Döküm Çelik Salınım Çekvalf
Kalem | 8 inç Salıncak Çek Valf |
sertifika | ISO9001,ISO14001,ISO18001,TS,CE,API |
Marka | VERVO |
Model numarası | H44Y-300LB-8İNÇ |
Bağlantı noktası boyutu | 8İNÇ/DN200 |
Yapı türü | Salıncak Çek Valf |
Basınç | 300LB |
Hava sıcaklığı | -29-429Derece |
Bağlantı formu | Flanşlı Yükselt |
Malzeme | Döküm Çelik Karbon Çelik A216 WCB |
Özellik | Kolay sökme |
SWING ÇEKVALF
VERVO salınımlı çek valfler, çok çeşitli karbon, paslanmaz çelik, dubleks paslanmaz çelik, alaşım ve diğer özel malzemelerde cıvatalı kaput ve kaynaklı kaput tasarımında sunulmaktadır.VERVO salınımlı çek valfler API 6D, BS 1868 Design'a göre üretilmektedir.
ÜRÜN YELPAZESİ
NPS 2 - NPS 36 arası boyutlar
Sınıf 150'den Sınıf 2500'e
MALZEMELER
Döküm olarak mevcuttur (A216 WCB, WC6, WC9, A350 LCB, A351 CF8, CF8M, CF3, CF3M, A995 4A, A995 5A, A995 6A), Alaşım 20, Monel, Inconel, Hastelloy
TASARIM ÖZELLİKLERİ
Tam veya Azaltılmış Çap
RF, RTJ veya BW
Cıvatalı Kapak veya Basınç Keçeli Kapak
TASARIM STANDART
API 6D, BS 1868'e göre tasarım ve üretim
ASME B16.10'a göre yüz yüze
ASME B16.5 (RF ve RTJ), ASME B16.25 (BW) uyarınca Uç Bağlantı
API 598'e göre test ve muayene
NACE MR-0175, NACE MR-0103'e göre de mevcuttur
ASME SINIF 300 (PN 50)
Boy inç/mm |
NS |
L |
H |
Ağırlık (lb/kg) | ||
RF | RTJ | SB | RF/RTJ | |||
2 50 |
2 51 |
10.5 267 |
11.14 283 |
10.5 267 |
6.1 155 |
51 23 |
2 ½ 65 |
2 ½ 64 |
11.5 292 |
12.13 308 |
11.5 292 |
7.09 180 |
81 37 |
3 80 |
3 80 |
12.52 318 |
13.15 334 |
12.52 318 |
7.87 200 |
101 46 |
4 100 |
4 102 |
14 356 |
14.65 372 |
14 356 |
8.66 220 |
156 71 |
6 150 |
6 152 |
17.5 444 |
18.11 460 |
17.5 444 |
12.4 315 |
256 116 |
8 200 |
8 203 |
21 533 |
21.61 549 |
21 533 |
15.16 385 |
445 202 |
10 250 |
10 252 |
24.5 622 |
25.12 638 |
24.5 622 |
16.93 430 |
652 296 |
12 300 |
12 305 |
28 711 |
28.62 727 |
28 711 |
19.29 490 |
943 428 |
14 350 |
14 337 |
33 838 |
33.62 854 |
33 838 |
21.65 550 |
1284 583 |
16 400 |
15.24 387 |
34 864 |
34.65 880 |
34 864 |
24.61 625 |
1661 754 |
18 450 |
17 432 |
38,5 978 |
39.13 994 |
38,5 978 |
26.38 670 |
2059 935 |
20 500 |
19 483 |
40 1016 |
40.75 1035 |
40 1016 |
29.13 740 |
2544 1155 |
24 600 |
23 584 |
53 1346 |
53.86 1368 |
53 1346 |
31.89 810 |
3101 1408 |
28 700 |
27 686 |
59 1499 |
60 1524 |
59 1499 |
34.25 870 |
3789 1720 |
32 800 |
29 737 |
62.76 1594 |
63.74 1619 |
62.76 1594 |
38.98 990 |
4141 1880 |
36 900 |
35 889 |
82 2083 |
82.64 2099 |
82 2083 |
45.67 1160 |
2846 2200 |
